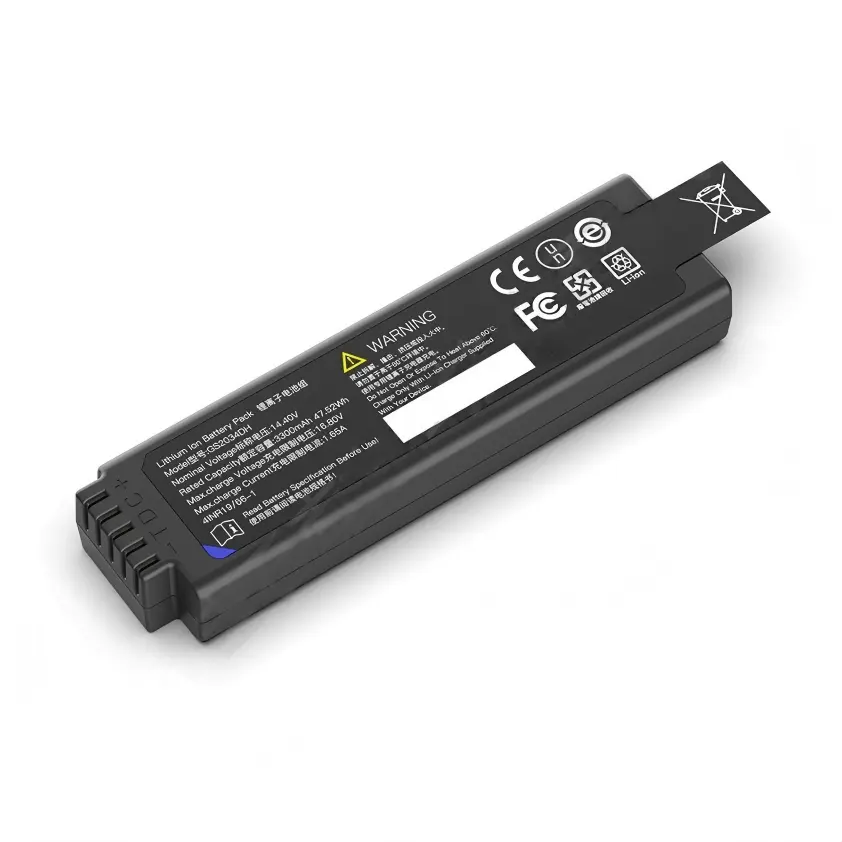

KYS2034DH Batería reemplazable por el usuario

The User-replaceable Battery integrates multiple lithium-ion cells within a compact, intelligent module. Engineers design the pack to monitor voltage, current, and temperature in real time. The integrated battery management system (BMS) ensures balanced charging and discharging. In addition, protective circuits guard against overcharge, over-discharge, and short circuits. Fans or passive airflow channels help maintain optimal operating temperatures. Signal and power lines connect the modules efficiently, providing safe energy distribution across the system.

Materiales y estructura interna

Los fabricantes ensamblan las pilas utilizando química de iones de litio de alta calidad, con ánodos de grafito y cátodos de óxido metálico de litio. Las láminas de cobre recogen corriente de los ánodos, mientras que las láminas de aluminio soportan cátodos. Un separador de polímero microporoso permite el flujo iónico pero evita el contacto eléctrico entre electrodos. El revestimiento exterior está formado por paneles de acero reforzado y aleación de aluminio, con capas de aislamiento térmico para mantener una temperatura uniforme. Los recubrimientos protectores resisten la corrosión y el estrés mecánico, garantizando durabilidad a lo largo de ciclos repetidos.

Montaje eléctrico e integración BMS

Los técnicos conectan las celdas en configuraciones en serie y en paralelo para alcanzar el voltaje y la capacidad objetivo. Sueldan las pestañas de los electrodos con precisión para reducir la resistencia interna. El sistema de gestión de la batería monitoriza continuamente cada celda, ajustando las tasas de carga y descarga. También equilibra las células para evitar una degradación desigual y prolonga la vida operativa. Los cables de derivación reciben alivio de tensión para evitar aflojarse bajo vibraciones. Los ingenieros calibran el sistema periódicamente para asegurar mediciones precisas y un rendimiento fiable.

Refrigeración y medidas de seguridad

El pack cuenta con canales de flujo de aire y disipadores de calor para refrigeración activa o pasiva. Los ventiladores funcionan automáticamente según las lecturas de temperatura. El aislamiento térmico evita el contacto accidental con piezas vivas. Los paneles de mantenimiento permiten la inspección o el reemplazo del ventilador sin desmontar el pack. Los ingenieros validan la regulación del flujo de aire y la temperatura utilizando simulaciones y pruebas físicas.

Normas y aseguramiento de la calidad

La producción cumple con las normas de seguridad UL, IEC y UN38.3. Cada unidad se somete a pruebas eléctricas, térmicas y de ciclo para confirmar el rendimiento bajo cargas repetidas. Las pruebas de resistencia al aislamiento y fugas verifican la seguridad. La documentación garantiza la trazabilidad de cada paquete de baterías. Estos procesos garantizan una calidad constante y el cumplimiento de las normativas internacionales.

Características del producto

• 4S1P Removable Lithium Battery Pack
• Compliant with regulatory requirements across multiple global regions
• Standard SMBus v1.1 Interface
• Integrated LED State-of-Charge (SOC) Indicator
• Utilizes Panasonic cells, offering the highest energy density and stability available on the market
• Compliant with JEITA charging optimization standards
• Comprehensive safety protection features, including protection against overcharge, over-discharge,
• over-current, over-temperature, short circuits, and more
• Features cell balancing functionality to effectively extend battery lifespan
• Precise fuel gauging powered by TI technology

Áreas de aplicación de productos

• Dispositivos médicos de Clase III
• Instrumentos de medición de precisión
• Ordenadores industriales
• Equipos de Ensayo No Destructivo
• Similar portable industrial and medical equipment.
